カートリッジ編
PIONEER

audio-technica	OTTO	(引き続き、工事中です。） pioneer 昔からお付き合いのある好きなメーカーです。何故、安価なMC路線に転向されたんでしょう。 PC-330Ⅱ、その後のPC-200、４００、６００といいカートリッジをお持ちなのに。 PC-10、PC-11、、でPC-110Ⅱと着実な進歩をしておられたのに。惜しくってなりません。でもパイオニア賛歌、グレゴリオでも謳いましょう。写真が間に合わないので、とりあえずつき出しでも召し上がれ
AIWA	PIONEER
AUREX	sansui
DIATONE	SHURE
DENON	SONY
ELAC	STANTON.pikering
EMPIRE	TECHNICS
Lo-D	TRIO
MICRO	VICTOR
ONKYO	YAMAHA
OPTONICA	another
ortofon	BACK

29 January, 2010　　　

パイオニアのＰＣ－３３０ⅡとＰＣ－３３０はどう違うのか　　

　PC-16　CD4針を与えるとPC-21
PC-550E用　PN-16　PN-21（CD4)　すべてスリーブが角

　　ＰＣ－３３０ⅡとＰＣ－３３０。有名なカートリッジだが、区別がつかない。
　　ここでもその誠実さゆえにパイオニアは損をした。
　　①ＰＣ－１６を改良して４ＣＨカートリッジＰＣ－２１を開発した。ニッケルメッキボデイ。
　　②そのＰＣ－１６を発展させて、黒いボデイを与えたＰＣ－３３０を発売した。
　　　この上に、ＰＣ－５５０Ｅ、ＰＣ－７７０ＥＸ、ＰＣ－１０００と発展させた。いずれもスリーブが四角。

　　③そこから、ＰＣ－３３０Ⅱを新たに開発した。黒のボデイの背にＰＣ－３３０Ⅱと銘番がある。一見見えない。そして、スリーブが丸に変わり、テンションワイヤーで針の不要な振動を制御している。

つまり、両者は外観からは、ノブの違いにしか見えない。すべての針が、相互に使えてしまう。
　　また、このＰＣ－３３０Ⅱの発展型には、ＰＣ－５５０Ｅ/Ⅱ、ＰＣ－１０００Ⅱと優れた本体と針が与えられたが、ＰＣ－３３０Ⅱがあまりにも多くのプレーヤーに付属したためかすんでしまった。

needle No.	orijinal ￥price	cart.No 　　Player	orijinal color grip/nameplate	tip type	trcking force(g)	ＪＩＣＯ tip type　　\ price
PN-16		PC-16	gray	丸	1.42.0	丸￥3360　ＳＡＳ￥10500
		S-7
PN-21		PC-21(CD4)	アイボリー　CD4	シバタ	1.2～1.8	丸￥3360　シバタ￥8400 ＳＡＳ￥10500
		ED-110 ED-330 ED-660 ED-660 ED-770 ED-880他

PN-330		PC-330	Dark Green	丸	1.4～2.0	丸￥3360　SAS￥10500
		PL-125 PL-1200 PL-1200A PL-1250PL-1250S A-58 A-315他
PN-330E	￥4500	PC-330E	チャ	楕円	1.0～2.0	楕円￥4725　SAS￥10500
		PL-15 PL-1400
PN-550E	￥9000	PC-550E 　　単体発売	チャハントウメイ	楕円	0.75～1.5	楕円￥9450　SAS￥10500
PN-770EX	￥14000	PC-770EX 　　単体発売	クロ	楕円	0.75～1.8	シバタ￥12600　SAS￥10500
PN-1000	￥21000	PC-1000 　　単体発売	色不明	楕円	0.75～2.0	シバタ￥16800
		PC-330Eは、PC-330にPN-330Eを与えているのだろう。
PN-330Ⅱ		PC-330Ⅱ	ミドリハントウメイ	楕円	1.0～1.8	楕円￥4725
		PL-A500 PL-A500S XL-1550 XL-A700 XL-A700S XL-1551 プロジエクト-9 -X9 900
PN-550Ｅ/Ⅱ	￥7000	PC-550E/Ⅱ 　　PL-1450	チャハントウメイ	楕円	1.0～1.8	楕円￥7350　ＳＡＳ￥10500
PN-1000Ⅱ	￥21000	PC-1000Ⅱ 　　単体発売	クロハントウメイ	楕円	0.7～2.3	シバタ￥16800
		Playerの太字は、有名プレーヤー
針はすべて共通に使えるが上位互換に考えたほうが良い。　　純正品の針の細かい仕様までは知らない。PN-1000はベリリウムカンチレバーではなかろうか。

ＪＩＣＯ　　ＪＩＣＯの通販サイト（旧ＳＷＩＮＧスイング）：http://shop.jico.co.jp/products/?maker_id=21

　　左の写真にあるPC-16　 PC-21、　 PC-330 　PC-330E、　　PC-330Ⅱ　PC-550EⅡを聴いた。
　　マークⅡになってからの音は、パイオニアトーンというか、良く澄んだ高音が特徴。ブリブリとは鳴らないが、Ｍ９５的なさらっとした音に仕上がっている。
　

PC-330

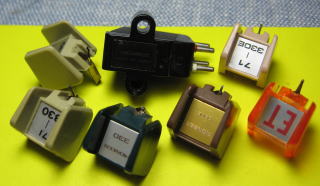

針　左から：71-330ナガオカ針　PN-330　PN-330E
　71-330Eナガオカ針　　不明
左上の71-330はチタンカンチレバーが使われている製作者不明

PC-16の写真に写したSTLPの箱が出てきた。
大東京宝石のPN-550D用TD7-55T(￥6500)だった。その針先
大きなチップと腐食した接合剤、「買い」にはならない。

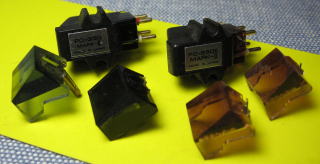

PC-330Ⅱ　　PC-550E/Ⅱ　　
PN-330Ⅱ　　　　PN-550E/Ⅱ　スリーブが円柱
テンションワイヤーで引っ張り、不要な振動を防いでいる。
この後のパイオニアの大きな特徴になっている。

06 January, 2011　作成中	パイオニア　PIONEER

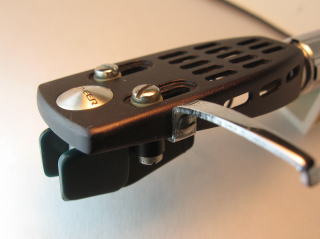

	PC-16とPC-330ファミリー　　PC-110Ⅱを引き継いで、ベルトドライブ・オーディオブームの初期のパイオニアを代表するカートリッジ。　　写真、PC-330（針PN-330、シェルPP303

	orijinal：純正品　　　針は角スリーブで共通で使える。丸スリーブになったⅡシリーズの針も使える。
TYPE		style	needle No. ￥price	clolor	tip type	trcking force(g)	style	cart.No/￥price	color	出力 mV
			PN-16　￥2,500 　　（写真：orijinal）	灰	丸			PC-16(写真）　　ボデイがニッケルメッキ、型番なし。
			PN-21　￥8,000 　　（写真：orijinal）　　tip：パテ・マルコニー	象牙	elli	1.5～2.0	no print	PC-21　￥16,000　　1973～（PC-16にPN-21を付けたカートリッジ）　　10～50,000Hz±3dB
			PN-330　￥3,000 　　（写真：orijinal）	green	丸			PC-330(写真）　￥9,500　1973～76 　　ボデイは黒の塗装、型番無し。
			PN-330E　￥4,500 　　（写真：orijinal）	茶	elli		no print	PC-330E （PN-330Eを付けたカートリッジ）
		no print	PN-550E　￥9,000		elli 0.3×0.7	0.75～1.5	no print	PC-550E　￥14,000　1973～77		2.5
		no print	PN-770EX　￥14,000 　0.2milパテ・マルコニー	black			no print	PC-770EX　￥20,000　1973～77
		no print	PN-1000　￥21,000 　　特殊楕円　　ベリリウムカンチレバー				no print	PC-1000　￥30,000　1972～77
	パテ・マルコニー：特殊楕円の形状の一つ。フランスの会社、パテ・マルコニーが開発した。スタントンの780/4DQにも採用されている。
	ＪＩＣＯの通販サイト（旧ＳＷＩＮＧスイング）：http://shop.jico.co.jp/products/?maker_id=21

06 January, 2011　作成中

パイオニア　PIONEER

　PC-330Ⅱファミリー

　　ダイレクトドライブ初期のパイオニアを代表するカートリッジ。カンチレバーがワイヤーで引っ張られている。パイオニア・トーンというか、澄んだ高音が奇麗な特徴を持つ。
　　旧の330シリーズとの見分けは、ボデイのネジ穴の横が開放されていることと、ボデイの上に、330Ⅱ・550EⅡのプレートがある。

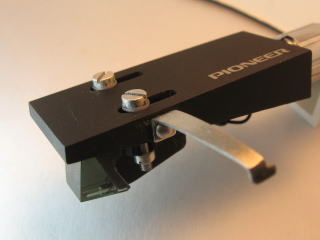

　写真、PC-330Ⅱ（針PN-330Ⅱ、シェルJP-502カーボンファイバー）

	orijinal　　　(針は共通で使える。角スリーブの旧シリーズは使えない）
TYPE		style	needle No. ￥price	clolor	tip type	trcking force(g)	style	cart.No/￥price	color	出力 mV
			PN-330Ⅱ　￥4,000 　　（写真：orijinal）	緑	丸			PC-330Ⅱ(写真）　　￥10,000　1976～79 　　330Ⅱのプレート
			PN-550EⅡ　￥7,000 　　（写真：orijinal）	茶	elli 0.3×0.7	1.0～1.8		PC-550EⅡ(写真）　　￥14,000　1976～78 　　550EⅡのプレート
			PN-1000Ⅱ　￥21,000 　　特殊楕円　　ベリリウムカンチレバー	black	elli			PC-1000Ⅱ 　　　￥30,000　1976～

	ＪＩＣＯの通販サイト（旧ＳＷＩＮＧスイング）：http://shop.jico.co.jp/products/?maker_id=21

29 January, 2010

パイオニアのＰＳ－６００　　優れたカートリッジだ、しかし単体で売る戦略は失敗したようだ

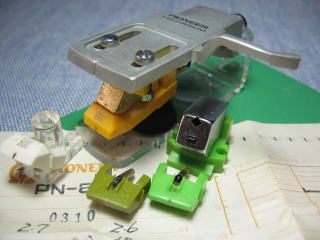

　PS-600/針PN-600マグネシュウムシェル付き
左から針、PN－800 PN-400 PN-200

　　このカートリッジのシリーズのローエンドにPC-200がある、そのため損をした。
　　PC-200とPC-400は多くのプレーヤーに付属した。針は接合ダイヤの丸針と楕円針だった。

　　ところが、型番を変えPS-600、PS-800としたこの針には、ベリリウムカンチレバー、０・３×０．７milのダイヤブロックを与えた。
　　そして、時代の流れに沿ってローマス、軽針圧（１．３ｇ）のきわめて高域まで濁りのない再生を可能にしている。（１０～４３０００Ｈｚ　２．５ｍＶ　聴く分に出力の低さを感じさせない））

needle No.	orijinal \price	cart.No 　　Player	color grip/nameplate	tip type	trcking force(g)		ＪＩＣＯ tip type　　\ price
PN-200		PC-200	LT green	丸針	1.2～1.8		丸￥４２００楕円￥５２５０ＳＡＳ￥１０５００
PN-200		PL-250 PL-360 PL-370 PL-370A PL-380 PL-380A プロジェクトA9					丸￥４２００楕円￥５２５０ＳＡＳ￥１０５００
PN-400		PC-400	Dark Green	Elliptical	1.2～1.8		丸￥７３５０
PN-400		XL-1650
PN-600	\10000	PS-600 XL-A800 プロジェクト９Ⅱ	Yellow	Elliptical nude 03*0.7mil	1.2～1.8		楕円￥１０５００ＳＡＳ￥１０５００
PN-800	\16000	PS-800 単体発売	white	Elliptical nude 03*0.7mil	0.8～1.8(1.3)		シバタ￥１２６００ＳＡＳ￥１０５００
針はすべて共通に使えるが上位互換に考えたほうが良い。

　　このＰＳ－６００、ＰＳ－８００の実力に合わせたＪＩＣOの交換針は、ＰＳ－６００用かＰＳ－８００用か。
　　パイオニアは、純正交換針はＪＩＣＯ（旧ＳＷＩNG）に作らせていた実績がある。そのためナガオカからは出ていない。
ＪＩＣＯ　　ＪＩＣＯの通販サイト（旧ＳＷＩＮＧスイング）：http://shop.jico.co.jp/products/?maker_id=21　

　下の実測チャートはＰＮ－800に付く。ＭＣカートリッジに付く例は多いがこのように、交換用純正針に計測して添付するのは珍しいのではなかろうか。
　どの針も、カンチレバーはテンションワイヤーで引っ張られている。ＰＮ－３３０Ⅱ以来の伝統か

19 February, 2010

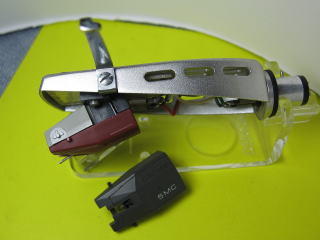

パイオニア　　ＰＣ－３ＭＣから７ＭＣまで

　高出力針交換タイプのＭＣカートリッジ

　　持っていてもいいが、これが無ければというカートリッジではない。
３ＭＣ、４ＭＣは選択肢に入らない。残る５～７ＭＣは針の違いでしかない。
　交換針といってもマグネットとピン端子が台座にあって、コイルと針が交換針側にあるわけで
カート交換とどう違うのかと言いたい。針交換タイプのＭＣカートリッジを。

　　とても軽いカートリッジ、ユニバーサルシェルよりストレートシェルが似合う。

	orijinal　　　(針はパイオニアの純正針のみ。すべて生産完了している。
TYPE		style	needle No. ￥price	clolor	tip type	trcking force(g)	style	cart.No/￥price	color	出力 mV
3MC		no print	PN-3MC　￥5800	White& brown	丸	2.0	no print	PC-3MC
3MC		no print	PN-4MC　￥7000	White	丸	2.0	no print	PC-4MC
5MC			PN-5MC　￥5000	Grey	丸	2.0		PC-5MC
			PN-6MC　￥6000	Brown	elli	2.0		PC-6MC
			PN-7MC　￥6000	Grey				PC-7MC
	タイプ内で、針は相互に使える。チップ・カンチレバーに仕様の違いがある。

17 February, 2010　　作成中

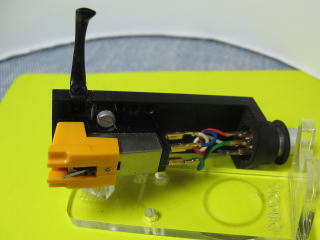

オーディオテクニカ audio technica　AT-71ファミリー　

　　このＡＴ－７１Ｅからもっとも量産されたＶＭカートリッジになるのではなかろうか。もっとも、息の長いＡＴ－１０ファミリーは世界でも量産ベスト１０に入るだろうけど、こちらのほうが圧倒的なＯＥＭ量で凌いでしまうのでは。

　　ところが、ＯＥＭが多い故にその正体をみせない。判っているのは、この次のＡＴ－３６００になってＯＥＭは加速するってこと。時はＣＤコンポ全盛になって、別売りでプレーヤーもありますよ時代にオーディオテクニカのかけらも見せずに君臨した。オーディオ評論家は、「、、もあります」プレーヤーなどに評論するわけもないし、マニアがローエンドのプレーヤーに目をとめる訳もない。

　　気づいたときには、プレーヤーもカートリッジも中古市場にしか存在しなくなっていた。またはマニアしか通わないオーディオ専門店にしか存在しなくなっていた。普及機だの、高級機だの、ハイエンドモデルだの言っているうちに、消えていた。マニアは消滅しないが自滅の道は、世の理通りだったって訳。

　　このＡＴ－７１ファミリー、明るく素直で元気そのもの。もうこれ一本ですべてをまかなおうモデルだと思う。次世代のＡＴ－３６００との違いはノブの差し込み口の形状の違いから互換性がないことと、針がこちらのＡＴ－７１系のほうが優秀なので再生レコードの幅が広くなるという点か。

	orijinal　　　(交換針はＪＩＣＯから出ている。
TYPE		style	needle No. ￥price	clolor	tip type	trcking force(g)	style	cart.No/￥price	color	出力 mV
			ATN-71E	Green	elli	2.0		AT-71E
			ATN-71　￥4200	yellow	丸	2.0		AT-71
			N-11 N-48　￥4200	yellow	丸	2.0		DM-11 (TRIO)
			DN-35　￥4200		丸	2.0		OC-35 (ONKYO)
			3D-42M ￥4200		丸	2.0		三菱
			ATN-72	Brown	丸	1.5		AT-72 海外仕様
			ATN-72E	Blue	elli	1.5		AT-72E 海外仕様
			ATN-771L ￥海外仕様？上のATN-71との違いは針カバーが付くこと。	Grey	丸	3.0		AT-72K (AT-771 AT-770L) 　　輸出仕様と思う
			ATN-771	yellow	丸	2.0		AT-72K (AT-771 AT-770L) 　　輸出仕様と思う
			不明					AT-782ZE 　　輸出仕様と思う針はＡＴＮ－７２？
	針は、相互に使える。カンチレバーに仕様の違いがあり、丸パイプにチップを刺した針がある、こちらがオリジナルと思う。　　海外では楕円針を販売しているが、国内ではＪＩＣOを始め丸針しか発売されていない。本家のオーディオテクニカは純正針の供給を完了している。　　楕円針のほうが音が良いのに惜しい。オーディオテクニカは他のカートリッジでも、丸針での評価が広まって損をしている。
オーディオテクニカは国内より海外のほうがブランド評価が高いので、交換針も国内で完了していても、海外で出回っていることがある。
ＪＩＣＯの通販サイト（旧ＳＷＩＮＧスイング）：http://shop.jico.co.jp/products/?maker_id=5

日付　作成中	メーカー
no print	カートリッジ

	orijinal　　　(針は）
TYPE		style	needle No. ￥price	clolor	tip type	trcking force(g)	style	cart.No/￥price	color	出力 mV






	ＪＩＣＯの通販サイト　　http://shop.jico.co.jp/products/?maker_id=26

2008年頃に作成したもの↓

	pioneer PC-11 パイオニアってこれしかないの？って云われそうなくらい出回りましたね、PC-110Ⅱと同様に。 audio-technicaからのOEM 耳が慣らされてしまったのか、いい音なのか。ノイジーな録音テイク・カッテングのLPならまだまだ現役。ですね。間違ってもCDのために録音されたCD音楽、？そんなジャンルあり？ありますよ、今のCD全部。を基準にする方向きではありませんけどお。
pioneer PC-330Ⅱ この前にPC-330があり、PC-110Ⅱがあり、さらにその前にPC-１６、PC-21があって、この後にPC-200が。でも針交換タイプのMC、文字通りのPC-3MCに行きました。私はあさってに行ったと思ってます。それに見合った音と、交換針価格にしなさい！と。

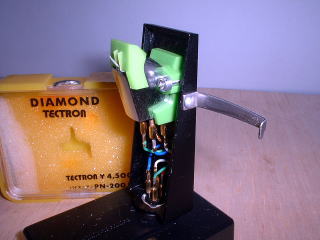

	pioneer PC-200 でましたね、PC-200。４００、６００、etcとシリーズがありますが時すでにMC時代、割を食ったカートリッジです。いい音するのに。スペック？くどい。私は知りませんし、私の耳が好きだと云ってるんだからいい音なんです。 SHURの○○と比べてどう？くどい！聴きたいレコードにあわせてカートリッジを替えています。
