カートリッジ編
VICTOR

audio-technica	OTTO	(工事中です） 　victor 好きなブランドのひとつです。カートリッジじゃないけど、ＦＭチューナーなんだけどJT-41ってのがあって、中々の優れもの。 局間ノイズを拾ってメーター表示できたんですね。ピンクノイズにホワイトノイズ。３ヘッドなんて買えないから。デッキに録音した音量・音色とストレートに聴いたときの音を根気よく比べて、ピークとバイアスを調整しましたね。 レッドゾーンに飛び込んだくらいが、ちょうど良かったですね。 ぴったり合うと、レコードもどんぴしゃでした。懐かしいなあ。
AIWA	PIONEER
AUREX	sansui
DIATONE	SHURE
DENON	SONY
ELAC	STANTON.pikering
EMPIRE	TECHNICS
Lo-D	TRIO
MICRO	VICTOR
ONKYO	YAMAHA
OPTONICA	another
ortofon	BACK

ビクターVICTOR　　　Z1Sファミリー　　　ビクターのカートリッジの顔ともいえるカートリッジ
17-23 May, 2010	ビクターVICTOR
取り付け部のネジ穴の形が違う、バージョン違いか	Z1Sファミリー 　　Z1S、Z1Sファミリーの前のMD-1016と共に、ビクターを代表するカートリッジ。このカートリッジを改良したX1ファミリーを加えるとビクターには他にカートリッジは無かったのかと思えるほど。 　　様々なバリエーションがあるが、針ごとに型番を変えたのだろう。Ｚ１Ｅは単体発売用のカートリッジと見た。 　　このようなレコードをＺ１ＳやＭＤ−1016で聴く。 　上田正樹とＳＯＵTH　ＴＯ　ＳＯＵＴＨ　BMC-7001　 　　この手の大阪育ちのＬＰは、のりの良さでかっ飛んでいく。のりの悪いバンドにクソが飛んだ、とは桃大オールナイト・フェス。伝説である、族が周回して、開催が危ぶまれたとか。

	orijinal　　　(針価格は、’８４ビクター　セールスマンカタログから）
TYPE		style	needle No. ￥price	clolor	tip type	trcking force(g)	style	cart.No/￥price	color	出力 mV
			DT-Z1S ￥4000	grey	丸	1.5〜2.0		Z1S MD-1025
		no print	4DT-Z1S ￥7500	白	シバタ	1.5〜2.0		4MD-Z1 MD-1025(Z1Sの4CH)
			DT-Z1E　￥6000 　　テンションワイヤー	橙半透明	elli	1.5〜2.0		Z1E ￥10000 Z1ED MD-1025RBZ 　　「Z-1の振動系のみ変えた」とあるから、針のみ変えたのだろう
			DT-Z1EB　￥4500	ミドリ半透明	elli	1.5〜2.0		Z1EB MD-1025EB Z1Sに楕円針DT-Z1EBを与えたカートリッジ 　　プレーヤー： QL-5R QL-F4 QL-F6 QL-F55 QL-F1 JL-F55など
			DT-Z1SR　￥4000	red	丸	?	no print	Z1SR MD-1025Z 　プレーヤー： シスコン用
		no print	DT-Z1　￥11000	透明	シバタ	1.5〜2.0	no print	Z-1　￥15000 Z-1D
			DT-Z3E　￥5000 　　テンションワイヤー	赤半透明	elli	1.5〜2.0	no print	Z-3E Z-3ED MD-1027B
			DT-U1E　￥11000	透明	elli シバタ?			U-1E ￥19500 　Z1Sをシェル一体型にして、ノブの形状を変えた
		U-1E 改	U-1Eのビスを外して、Z1Sが入っていた。  ベースがいいから、しっくり聴ける。 　　　　　Z1Sを聴いておればよい、との声。					せっかくだから聴いてみた 　ノブの角を少し削ればフイットお遊びに、面白い。
	ＪＩＣＯの通販サイト　　http://shop.jico.co.jp/products/?maker_id=29　　　ここでしか書かないが、このid=29の２９は、SWING時代から変わらないビクターのコード

page top

20 May, 2010　作成中	ビクターVICTOR

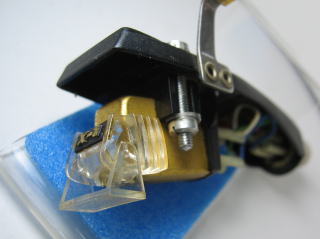

	X1ファミリー 　　Ｚ１Ｓの後継機種として、発売された単体発売中心のカートリッジ。カンチレバーやチップにこだわった優れたカートリッジだったが、ダンパーゴムに難点があったかヘタるのが早いカートリッジだった。 　　写真の針は、摩耗していてダンパーゴムはかろうじて無事（針圧１ｇでトレース）、もうひとつは針はしっかりだがダンパーゴムがヘタっている。ＪＩＣＯのシバタ針を奮発したいがいまだ余裕が無い。

	orijinal　　　(針は）
TYPE		style	needle No. ￥price	clolor	tip type	trcking force(g)	style	cart.No/￥price	color	出力 mV
			DT-X1 ￥12500	透明	シバタ	1.55〜1.85		X1 ￥25000		2.5
		no print	DT-X1�UE ￥11000	orange	elli	1.3〜1.7	no print	X1-�UE/D ￥25500		3.0
		no print	DT-X1�U ￥15000	透明	シバタ	1.3〜1.7		X-1�U/D ￥29500		3.0
	針は共通、確かめていないが。ＪＩＣＯでは共通で扱っている。シバタ針：ＤＴ−X1/�U（透明）　￥１２６００　　楕円針：ＤＴ−Ｘ１Ｅ/�U（orange透明）　￥８４００
	ＪＩＣＯの通販サイト　　http://shop.jico.co.jp/products/?maker_id=29

page top

20-24 May, 2010

ビクターVICTOR

MD-1016に4DT-5X、4MD-1Xになる

MD-1016　　別名：IM-15E IM-15S 　　ベルトドライブ時代最後のカートリッジ。オーディオメーカーどことも自社で開発していなかった最後の頃のカートリッジになる。ビクターだと、Ｚ１Ｓあたりからオーデイオブームにのって自社開発・競争の時代になる。 　　このＭＤ−１０１６にこだわるのは、初めて買ったプレーヤーがＪＬーＢ３３Ｈ。ベルトドライブの完全マニュアル。ベルトさえ付ければ今でも動く、静態保存である。ＪＬ−Ｂ３３Ａが少しオート。それについていたカートリッジがＭＤ−１０１６。これでなければ、というレコードは数少ないが、当時物のそれほど録音や編集に凝っていないストレートな音にぴったりする。 　　針は３種用意されていて、一般的なＤＴ−３３Ｇ、ロックやポピュラーにＤＴ−３３Ｈ、神経質にＤＴ−３３Ｓ、ＣＤ４レコードには４ＤＴー１Ｘだったと記憶する。私は、ＳＷＩＮＧのストライプパッケージのＤＴ−３３Ｇを使っていたような。テーパード針は、ビンビンと音を繰り出してきた、ような記憶。 　　この４ＣＨカートリッジ４ＭＤ-1Xを求めると、ＭＤ−１０１６ＲCとラベルが貼っていて何故かだまされた気になるが、パッケージされて４ＭＤ−１Ｘなので、プレーヤー自体が４ＣＨ仕様だと、カートリッジがＭＤ−１０１６ＲＢ、針が４ＤＴ−５Ｘ、後に４ＤＴ-１Ｘ。 　　ＭＤ−１０１６ＸＸと、このＸＸにいろんなコードが打たれているが、工場番号なのか、ロットなのか、プレーヤーの仕訳なのか、不明。気にしない。 　　今の液晶モニターのようにぬめっとした解像度ばかりあげた作った映像と同じで、ワイドレンジや解像度をいう前に、カートリッジやプレーヤーで音を作らないで欲しいと願うのは、すでに古物になったレコードに責任はなく、優れたカートリッジやレコード針に期待する私の、生の音を音楽として再現して欲しい、私の願いでもある。、、、言葉が思わずもつれた、、、、

	orijinal　　　(針は）
TYPE		style	needle No. ￥price	clolor	tip type	trcking force(g)	style	cart.No/￥price	color	出力 mV

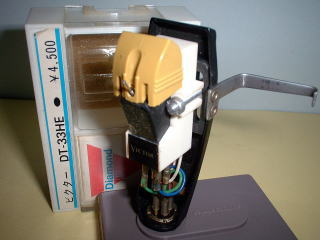

			DT-33H ￥4000 　↓裏にウエイトが	yellow	丸	2.0〜3,0 (1.5〜2.0)		MD-1016 　　今はこの針の仕様は同じになっている。発売されていた当時の純正針のみに違いがある。 　　３０年以上の前の純正針を探し求めて、 　違いを確認出来る訳筈はない
			DT-33S ￥4000	黄緑	丸	1.5〜2.0	DESIRE/BobDylan SOPO116/1975
			DT-33G ￥4000 ←ナガオカ製	black	丸	1.5〜2.0
			4DT-1X ￥9000	白	シバタ	1.5〜2.0		4MD-1X　　￥15,000 　　MD-1016にシバタ針をつけ、単体売りパッケージにしたときの型番
			4DT-5X ￥6500	白	シバタ	1.5〜2.0
			4DT-5Xを発売完了して、4DT-1Xに移行 ←4DT-5X、右はSWING製	テンションワイヤー 　写真の針は減っている

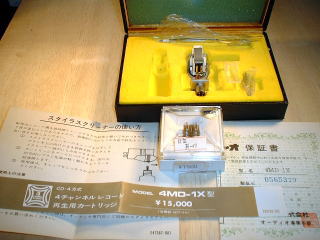

	4MD-1X 　　　4チャンネル用カートリッジ　　￥１５０００とありますから、まずまずのお値段。CD-4を普及させたかったビクターが破格の価格で発売していたが、その後のオイルショック、為替変動制への移行で、針の型番を変えて値上げされた。（4DT-5Xから4DT-1X) ときどき「ビクター４CHプレーヤー」ってダストカバーにロゴの入ったプレーヤーがありますが、それは、この CD-4cartridgeを載せたプレーヤーにステッカー貼ったんです。 　　　光を当てて陰影をつけ、×２０、更にトリミングで拡大。針の後方に筋が見える。シバタ針の特徴。 　　ムクダイヤの後方を左右とも、えぐったようにカットする。そうすることで楕円の形状が鋭角的になる。後にシュアーの0.2×0.7カットやエンパイアのカット、コーワのラインコンタクトなど、楕円形状をつきつめた針が登場する。その先駆けとなった針。 　　針を回して、別の角度から光を当てると、レコード面に接する部分が傷付いている。従って写真の針は寿命がきていることが判る。
	ＪＩＣＯの通販サイト　　http://shop.jico.co.jp/products/?maker_id=29

page top

20-23 May, 2010	ビクターVICTOR

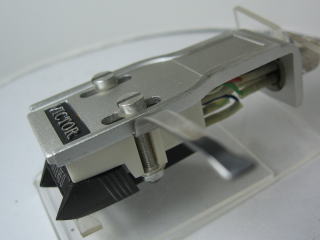

	MD-1020B 別名：MD-2E MD-2ES 　　ダイレクトドライブプレーヤーの初期を飾ったカートリッジ。MD-1016のバージョンアップ版。カンチレバーをテンションワイヤーで引いた最初のカートリッジ。ＭＤ−１０１６を輪郭のかっちりした音に変えた感じがするのはこのワイヤーのおかげか。また、この純正針の初期は、接合でなくムクダイヤが使われていた。一度聴いたけれど、はっきり音が違う、澄んでいる。 　　おっさんを思い起こすもっさりした野暮なデザイン、私は好きです。 　　人気だったダイレクトドライブ・プレーヤーJL-B44、JL-B55に使われたので、中古で多く出回っている。

	orijinal　　　(針価格は、’８４ビクター　セールスマンカタログから）
TYPE		style	needle No. ￥price	clolor	tip type	trcking force(g)	style	cart.No/￥price	color	出力 mV
			DT-34S ￥4000	bkack	丸	1.5〜2.0		MD-1020B
			DT-34E ￥4500	black	elli	1.5〜2.0
		no print	4DT-2X　￥10000	white	シバタ
	ＣＤ４用の針が用意されている。4DT-2X、シバタ針。他のＭＤ−１０１６、Ｚ１Ｓと同じように針だけを変えて４ＣＨカートリッジになった。ビクターのＣＤ４（４ＣＨ）針はノブが白、４ＣＨのブームが去り、カートリッジの開発競争の中で、再生レンジが広がってからは透明のノブが採用された。今、このカートリッジで３万Ｈｚまで再生させようとするならＪＩＣＯのＳＡＳ針か。 　　３万Ｈｚまで拾うカートリッジであれば、ＣＤ４レコードで４ＣＨ再生は可能（勿論、ＣＤ４モジュレーターは必要）
	スリーブは細い角柱、ワイヤーが半田付けされている。DT-34Eと4DT-2Xは早くに生産完了した。
	ＪＩＣＯの通販サイト　　http://shop.jico.co.jp/products/?maker_id=29

page top

	orijinal
TYPE		style	needle No. ￥price	clolor	tip type	trcking force(g)	style	cart.No/￥price	color	出力 mV
			DT-100EB�U　￥6000		elli	2.0		MC-100EB�U QL-Y44F
			DT-100E￥8000		elli			MC-100E 　QL-Y33F
			DT-201E　￥5000	コン			オーディオテクニカ	?
			DT-200					MC-E3E
			DT-202B 　￥5000		丸	1.3
			DT-E3E(DT-200E)￥8000		elli	1.75
	ＪＩＣＯの通販サイト　　http://shop.jico.co.jp/products/?maker_id=29

page top

page top

２００８年頃に作ったもの↓

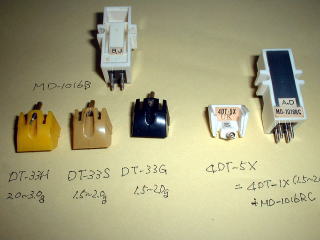

		4DT-5Xの謎を今、解き放つ 大げさな話だ。左３個のノブはまあよく見かける。 カートにはMD-1016Bの刻印とBJのラベル。 ノブの裏に4DT-5X、カートにはMD-1016RCとADのラベル。はい、RCこれが４Ｃｈカートの証。 これわざわざ貼ってるんです。ひとつは単体売り、丁寧な箱にセット。でもうひとつはプレーヤー搭載用。 4DT-5Xという品番のカートリッジが無い訳がここにある。ビクターでも知っているのは私らくらいのお歳の技術者だけ。今のうちですよ、プレーヤーいじれる技術者がいるの。 ノブを裏向けたのは、カンチレバーがワイヤーテンションで引っ張っている。これですね。音の良さは。カートは特性の良いのを選別してるだけだしね。 で、思うんです。なんでこんなことに血眼になってしまうんだろうかって、、、、
		victor 説明することもないMr VICTOR です。 MD-1016Bです。Z1Sと並んでVICTOR の顔。 それにふさわしい音を聴かせてくれます。 針はDT-33S
		victor Z-1Sまたの名をMD-1025 人気ですね、針が４２００（込み）円。 私は2000円を超える新古針には入札しません、３０％までです。超えたら現行品買います。

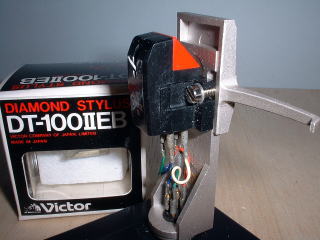

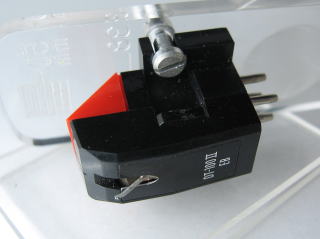

		victor MC-100EB�U MC、針交換タイプ、QL-44Fにのみ搭載。でもQL-44Fはたくさん売れたから結構出回ってる。 針DT-100EB�U￥６０００ ちなみにMC-100EはQL-33Fのみに搭載。不思議なことにこちらのほうが針DT-100Eの価格が高い。8000円もします。

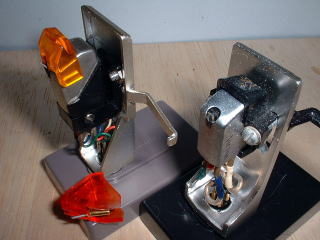

		victor Z-5P　　　　T4Ptype 左です、下に転がっているのが針DT-Z5S 右がZ-1E　同じボデイと観ました（パクリです、取材源は知ってる人は知ってます）。 このZ-1Eの後継機がZ-1EBです。ロープライス版がZ-1Sなんですけど、auctionではZ-1Sのほうが高い。
		MD-1045 　　T4Ptype 全盛期は４色も用意したんですうノブの色、今は濃紺一色。 audio-technicaからのOEM AT-3472EPBKとAT-3472PBK 楕円と丸針ってのがわかりますね。 elliptical stylusのE ついでだけど、これAT-72KのT4Ptypeです。最初の３４はaudio-technicaがOEM用の型番につける頭文字。AT-71Eってのもありますが。
	後は、またに、質問なし、受け付けません
